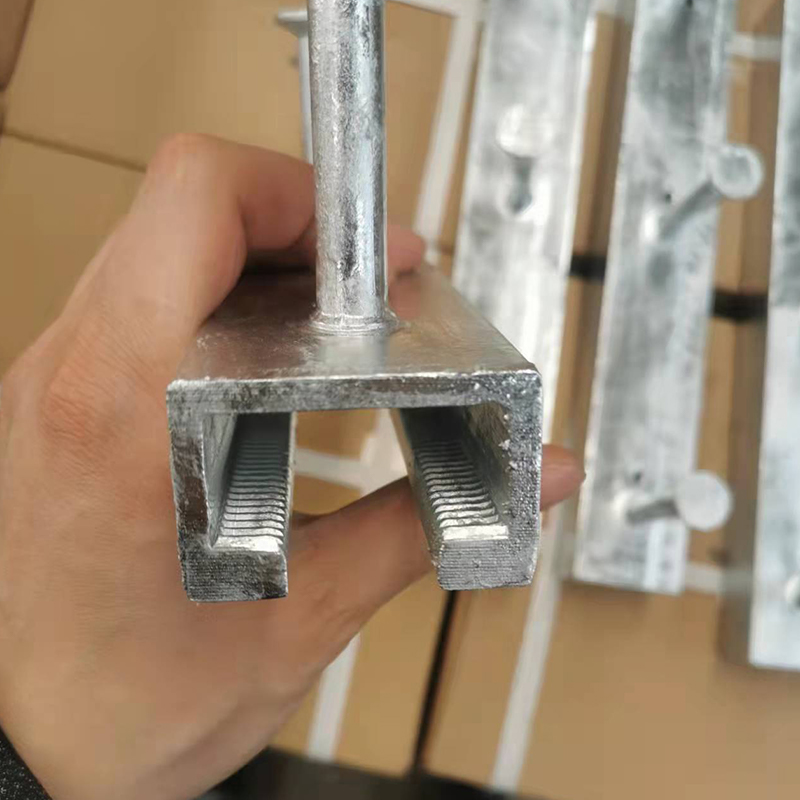

Saluran Jangkar Gulungan Panas

Saluran jangkar gulungan panas adalah material baja penting yang banyak digunakan pada bangunan, jembatan, jalan, dan struktur teknik sipil lainnya. Ini diproduksi melalui proses pengerolan panas dan memiliki kekuatan tinggi, ketangguhan tinggi, dan ketahanan lelah yang baik. Ini dapat secara efektif menahan dan membubarkan ketegangan dan tekanan dalam struktur. Baja saluran jangkar canai panas memiliki bentuk penampang yang unik dan dirancang dengan alur jangkar khusus untuk memfasilitasi integrasi yang erat dengan beton atau bahan struktural lainnya dan memberikan efek penahan yang andal. Ini memiliki sifat mekanik dan kinerja konstruksi yang nyaman.

Dapatkan penawaran harga

Sebelumnya：Saluran jangkar pengelasan Berikutnya：Gips gulungan dingin di jangkar

parameter
Hubungi kami

Niakuai identifikasi
Profil		72/48	72/49	55/42	52/34	54/33	50/30P	49/30	40/22P	40/25	38/17	HTA-CE 28/15
Ketik		canai panas	canai dingin	canai panas	canai panas	canai dingin	canai panas	canai dingin	canai panas	canai dingin	canai dingin	canai dingin
Geometri SETENGAH Saluran HTA-CE
Catatan: perhatikan ketinggian pemasangan h _inst

Bahan	Baja
	A4
	HCR
Baut		72/48	72/48	50/30	50/30	50/30	50/30	50/30	40/22	40/22	38/17	HS 28/15
benang		M20 - M30	M20 - M30	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M16	M10 - M16	M10 - M16	M6 - M12
S _Saudara [mm]		129	129	109	88	88	98	81	79	65	52	42
Profil load capacity
N _Rd,s,I [kN]		55.6	55.6	44.4	36.1	30.6	21.7	17.2	19.4	11.1	10.0	5.0
V _Rd,s,I [kN]		72.2	55.6	57.8	39.7	30.6	22.4	17.2	19.4	11.1	10.0	5.0
M _{Rd, s, fleksibel} [Nm]	Baja	7472	-	5606	2933	2595	2437	1455	1208	956	504	276
M _{Rd, s, fleksibel} [Nm]	tidak	7630	7493	-	2996	2595	2743	1485	1358	931	516	282
Geometri
h _inst [mm]①②		(191)	(193)	182 (185)	162 (164)	161 (164)	112 (161)	103 (101)	97 (154)	89 (89)	81 (82)	50 (79)
b _bab [mm]		72	72	54.5	52.5	54	49	50	39.5	40	38	28.0
h _bab [mm]		48.5	49	42	33.5	33	30	30	23	25	17.5	15.25
l _kamu [mm ⁴ ]	Baja	349721	293579	187464	93262	72079	52575	41827	19859	20570	8547	4060
l _kamu [mm ⁴ ]	tidak	349721	293579	187464	93262	72079	52575	41827	19859	19097	8547	4060
h _ef [mm]		179	179	175	155	155	106	94	91	79	76	45
C _menit [mm]		150	150	100	100	100	75	75	50	50	50	40

Spesifikasi Teknis dan Panduan Teknik Saluran Jangkar Hot Roll

Saluran jangkar gulungan panas adalah profil baja berbentuk C dingin yang diproduksi melalui proses penggulungan suhu tinggi, dirancang untuk memberikan titik sambungan struktural yang andal dalam elemen beton bertulang. Berbeda dengan metode pengeboran tradisional, saluran ini dicor langsung ke dalam beton, sehingga menghasilkan permukaan pengikat yang rata. Proses pengerolan panas memastikan struktur butiran yang homogen di seluruh profil baja, yang secara signifikan meningkatkan kapasitas menahan beban mekanis dan ketahanan lelah saluran. Produk ini berfungsi sebagai antarmuka utama untuk pemasangan tugas berat pada dinding tirai, rel pemandu elevator, dan pendukung utilitas mekanis dalam proyek infrastruktur skala besar.

Keunggulan Teknis Inti

Integritas Struktural: Proses pengerolan panas menghilangkan tekanan internal dan menghasilkan ketebalan material yang konsisten, sehingga memungkinkan kapasitas beban memanjang dan melintang yang tinggi.
Kinerja Beban Dinamis: Direkayasa untuk menahan aktivitas seismik dan getaran frekuensi tinggi, sehingga cocok untuk infrastruktur transportasi dan fasilitas industri.
Integrasi Non-Destruktif: Dengan menghilangkan kebutuhan pengeboran pasca pemasangan, saluran ini menjaga integritas tulangan beton dan mencegah retakan mikro pada substrat.
Ketahanan Korosi: Biasanya diselesaikan dengan Hot-Dip Galvanization (HDG) dengan ketebalan minimum 50-80 mikron, memastikan ketahanan jangka panjang di lingkungan eksternal atau lembab.

Fitur Produk Utama

Fitur	Spesifikasi / Detil
Kelas Bahan	Baja karbon (S235JR atau S355J2) atau Baja Tahan Karat (A4/316)
Proses Manufaktur	Profil baja canai panas dengan baut T atau jangkar I yang dilas
Arah Beban	Mampu menahan tegangan dan memindahkan beban geser melintang
Tipe Instalasi	Dicor di tempat dengan pengisi busa untuk mencegah masuknya beton
Rentang Penyesuaian	Penyesuaian memanjang terus menerus sepanjang sumbu saluran

Skenario Aplikasi Utama

Sistem Dinding Tirai: Mengamankan braket fasad aluminium atau batu ke tepi pelat lantai beton.
Instalasi Lift dan Eskalator: Memperbaiki braket rel pemandu dan alat berat di dalam poros angkat.
Rekayasa Terowongan dan Jembatan: Mendukung sistem catenary overhead, pipa utilitas, dan peralatan ventilasi.
Konstruksi Pabrik Industri: Memasang rel derek dan rak pipa berat ke pilar beton bertulang.

Protokol Instalasi dan Keamanan

Pemosisian dan Perbaikan

Saluran jangkar harus diikat dengan kuat ke bekisting atau sangkar penguat menggunakan paku atau kawat pengikat sebelum beton dituang. Penting untuk memastikan permukaan saluran rata dengan permukaan beton akhir untuk memungkinkan pemasangan baut-T yang benar.

Pemanfaatan Baut T

Hanya gunakan baut T yang cocok dan ditentukan untuk ukuran profil saluran tertentu. Pastikan baut T diputar 90 derajat setelah dimasukkan dan dikencangkan sesuai pengaturan torsi yang ditentukan pabrikan untuk mencapai kapasitas beban penuh.

Penyimpanan dan Penanganan

Saluran harus disimpan di lingkungan yang kering dan berventilasi untuk mencegah oksidasi permukaan sebelum pengecoran. Selama pengangkutan, hindari benturan mekanis yang dapat merusak bentuk bibir saluran, karena hal ini akan menghambat kelancaran pergerakan baut pengikat.
