Pengadaan Sistem Cladding Fasad: Parameter Utama yang Harus Disertakan dalam Dokumen RFQ

Memilih pemasok sistem kelongsong fasad tanpa permintaan penawaran yang lengkap adalah jalan pintas termahal dalam pengadaan fasad. Pada proyek komersial pesisir, seorang kontraktor membandingkan tiga harga yang hampir sama untuk braket pelapis batu alam dan memilih harga terendah; suku cadangnya tiba dari baja berlapis seng, bukan baja tahan karat 304 pada gambar struktur, dan noda karat muncul dalam waktu enam tahun. Jiangsu Aozheng Metal Products Co., Ltd., produsen saluran jangkar cor, braket penyangga kelongsong, jangkar undercut, dan aksesori pemasangan beton pracetak, melihat pola ini berulang setiap kali RFQ menghilangkan parameter teknis. Artikel ini menjelaskan titik pengukuran yang termasuk dalam setiap sistem kelongsong fasad RFQ, mulai dari nilai beban dan tingkat material hingga toleransi penyesuaian dan persyaratan dokumentasi.

RFQ Mengubah Persyaratan Proyek menjadi Kewajiban Pemasok

RFQ adalah dasar kontrak teknis dari paket kelongsong. Setiap parameter yang Anda hilangkan adalah keputusan yang akan dibuat oleh pemasok Anda, biasanya mengarah pada biaya produksi yang lebih rendah.

Departemen manufaktur hanya dapat menghasilkan apa yang ditentukan dalam dokumen penawaran harga. Jika RFQ tidak menyatakan mutu baja tahan karat, pemasok akan menentukan harga mutu yang memenangkan pesanan, bukan mutu yang dibutuhkan bangunan. Logika yang sama berlaku untuk geometri braket, ketebalan lapisan, laporan pengujian, dan pengemasan.

• Beban struktural dan resistensi yang diperlukan
• Kelas material dan sistem perlindungan permukaan
• Geometri, rentang penyesuaian, dan dimensi antarmuka
• Kondisi substrat dan metode pemasangan
• Kewajiban dokumentasi, pengujian, dan ketertelusuran

Parameter Struktural dan Beban

Nilai beban harus ditulis dalam bentuk angka dengan satuan, bukan dalam bentuk keterangan kualitatif seperti berat atau standar. RFQ harus menyatakan ketahanan mana yang diminta: kekuatan karakteristik atau ketahanan desain, dan pada faktor keamanan apa.

Beban mati mencakup berat panel keseluruhan, berat sendiri braket, dan insulasi yang menumpuk di belakang kelongsong. Beban angin, yang seringkali merupakan beban pengatur pada fasad bertingkat tinggi, harus diberikan sebagai tekanan atau hisapan dalam kilopascal untuk setiap zona fasad. Persyaratan pergerakan seismik dan termal menentukan apakah sistem pendukung memerlukan lubang berlubang atau sambungan geser. Batas defleksi, sering kali dinyatakan sebagai pecahan bentang seperti L/200, melindungi geometri sambungan panel.

Braket Sudut L Stainless Steel yang Dapat Disesuaikan untuk Sistem Cladding Braket 3-sumbu yang dapat disesuaikan secara presisi untuk fasad berventilasi, tersedia dalam AISI 304 atau 316L, dengan beban hingga 12 kN, mengkompensasi ketidakteraturan media dan pergerakan termal. Lihat Produk →

Tingkat Bahan dan Perlindungan Permukaan

Kualitas material adalah komitmen ketahanan. Menunda keputusan ini sampai setelah tahap RFQ hampir menjamin adanya substitusi, karena tekanan harga mendorong pemasok ke arah paduan atau pelapis termurah yang masih sesuai dengan apa yang tertulis.

Baja tahan karat kelas 304 dan 316 adalah dua pilihan paling umum untuk braket pelapis fasad dan saluran jangkar. Grade 316 menambahkan molibdenum, yang meningkatkan ketahanan terhadap klorida dan menjadikannya standar untuk lingkungan pesisir dan penghilangan garam. Baja hot-dip galvanized (HDG) biasanya memiliki lapisan seng berukuran 70 hingga 85 mikrometer dan cocok untuk proyek industri atau pedalaman dengan kelembaban rendah. Bagian elektro-galvanis berlapis seng ditujukan terutama untuk kondisi interior atau perlindungan sementara dan cepat berkarat dalam siklus kelembapan fasad.

Pemilihan bahan harus diperiksa terhadap zona pemaparan sebelum amplop ditender. Praktis panduan memilih braket cladding stainless steel menerjemahkan kondisi paparan ke dalam keputusan tingkatan dan pemeriksaan beban.

Geometri, Rentang Penyesuaian, dan Dimensi Antarmuka

Geometri menentukan apakah braket dapat dipasang atau tidak. Rentang penyesuaian menentukan apakah dapat disejajarkan di lokasi.

Ketebalan panel mengontrol lebar slot atau kedalaman garitan pada penyangga. Panel batu alam berukuran 20 hingga 30 milimeter, ubin keramik berukuran 10 hingga 18 milimeter, dan panel komposit aluminium berukuran 3 hingga 6 milimeter masing-masing memerlukan rentang cengkeraman yang berbeda. RFQ juga harus menyatakan panjang kaki braket, jarak slot, dan kompatibilitas bagian berulir dengan saluran jangkar atau baut-T yang dipilih. Posisi pengecoran tidak pernah sempurna, jadi tentukan rentang penyesuaian yang diperlukan pada sumbu vertikal dan horizontal dalam milimeter, dan konfirmasikan apakah braket menyediakannya melalui lubang berlubang atau sisipan berulir.

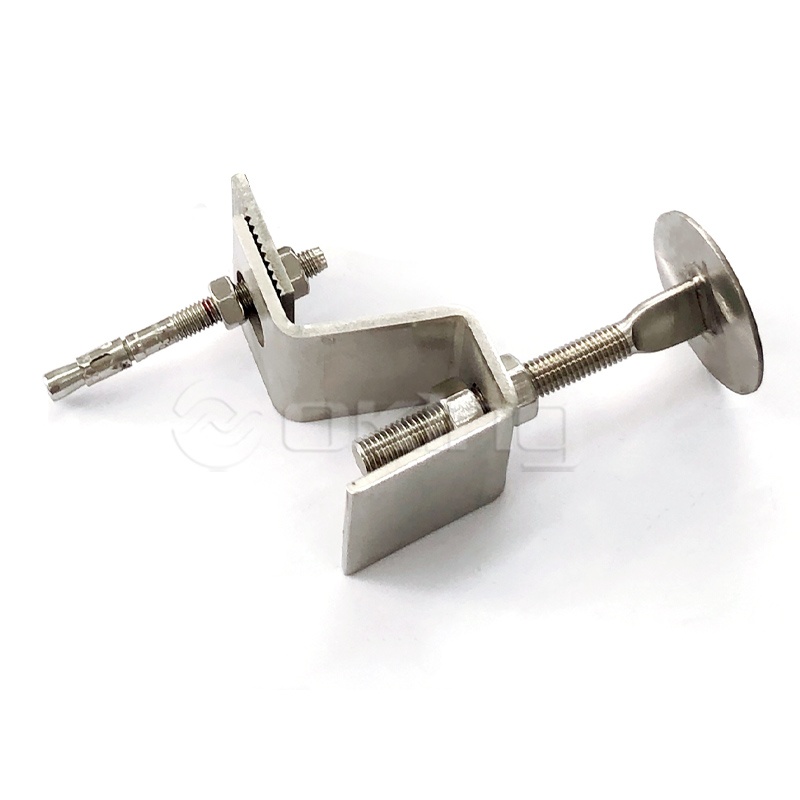

Jangkar Z Stainless Steel untuk Sistem Dinding Tirai Batu Braket berbentuk Z yang saling bertautan memberikan pemasangan yang aman pada pelapis batu dan ubin, menahan beban angin dan gaya seismik. Cocok untuk media yang tidak rata yang memerlukan penyesuaian bidang. Lihat Produk →

Kondisi Substrat dan Metode Pemasangan

Sistem fiksasi cast-in dan post-instal menjawab pertanyaan struktural yang berbeda. RFQ harus menyatakan sistem mana yang diasumsikan dalam desain, karena mengganti satu sistem dengan sistem lainnya akan mengubah perilaku beban, jarak tepi, dan urutan pemasangan.

Saluran jangkar cor tertanam dalam beton sebelum dituang dan merupakan solusi pilihan untuk fasad batu berat, terakota, dan beton pracetak. Ekspansi pasca pemasangan, undercut, dan jangkar kimia ditambahkan kemudian; jangkar undercut adalah pilihan umum untuk beton retak dan area seismik. RFQ harus menyebutkan kelas kekuatan beton, misalnya C25/30, tebal komponen struktur, jarak tepi dan jarak, serta kategori kinerja yang diperlukan untuk beton retak atau tidak retak.

• Kelas beton dan ketebalan anggota minimum
• Jarak tepi dan jarak jangkar
• Klasifikasi beton retak atau tidak retak
• Metode pengeboran dan peralatan yang diizinkan
• Kategori kinerja kebakaran atau seismik

Saluran Jangkar Cast-In Galvanis Hot Dip Saluran tertanam untuk fasad berat, tersedia dalam profil canai panas dan canai dingin dengan berbagai ukuran dan peringkat beban. Cocok untuk beton retak dan daerah seismik, menyediakan penahan yang dapat disesuaikan. Lihat Produk →

Pemilihan saluran tergantung pada jenis profil, material, dan geometri penahan. Panduan tentang cara memilih saluran jangkar cast-in mencakup perbedaan canai panas dan canai dingin serta kriteria pemilihan yang termasuk dalam RFQ Anda.

Persyaratan Kepatuhan, Dokumentasi, dan Pengiriman

Kutipan tanpa sertifikat material dan laporan pengujian adalah harga, bukan proposal. RFQ harus mencantumkan dokumen yang membuktikan produk akan berperilaku seperti yang dikutip dan menjadikan pengirimannya sebagai syarat penerimaan.

Keterlacakan menghubungkan batch yang dikirimkan dengan tanggal produksi dan riwayat materialnya. Tanpanya, jangkar yang rusak tidak dapat diidentifikasi atau diperiksa saat fasad masih berfungsi.

1. Sertifikat materi untuk setiap kelas yang digunakan dalam braket atau saluran
2. Uji beban atau laporan perhitungan statis dengan faktor keamanan yang ditentukan
3. Laporan inspeksi dimensi mengkonfirmasikan toleransi yang dinyatakan
4. Verifikasi ketebalan lapisan atau perawatan permukaan
5. Pengemasan, penandaan, dan incoterms untuk pengiriman ekspor

RFQ lengkap adalah instrumen kendali mutu termurah pada proyek fasad. Hal ini mengubah ide arsitektur menjadi kewajiban pemasok yang dapat ditegakkan dan mencegah penggantian material dan geometri yang menyebabkan sebagian besar kegagalan kelongsong.

Pertanyaan yang Sering Diajukan pada Pengadaan Sistem Cladding Fasad

Parameter mana yang paling sering hilang dari RFQ pelapis fasad?

Tingkat material dan toleransi penyesuaian adalah dua kelalaian yang paling umum. Banyak RFQ yang menyebutkan jenis braket tetapi bukan kelas baja tahan karat atau kisaran penyesuaian di lokasi yang diizinkan, sehingga pemasok bebas mengutip suku cadang yang lebih murah untuk dibuat daripada suku cadang yang sesuai dengan struktur.

Haruskah RFQ menentukan tingkat baja tahan karat untuk setiap braket kelongsong?

Setiap braket memerlukan keputusan material yang pasti, namun jawabannya tidak selalu baja tahan karat. Braket galvanis hot-dip secara teknis cukup memadai dalam kondisi daratan kering, sedangkan fasad pantai dan industri biasanya memerlukan baja tahan karat 304 atau 316. RFQ harus menyatakan nilai secara eksplisit sehingga semua kutipan dibandingkan atas dasar yang sama.

Bagaimana cara pembeli memverifikasi data beban yang disediakan pemasok?

Mintalah dasar dari nilai-nilai yang dinyatakan. Respons RFQ yang andal mencakup laporan pengujian, catatan perhitungan, atau standar produk yang diuji, dan dengan jelas membedakan nilai karakteristik dari resistansi desain. Jika pemasok tidak dapat memberikan bukti ini, perlakukan nilai beban yang dikutip sebagai tidak terverifikasi.

Apa yang harus disertakan dalam RFQ untuk saluran jangkar cast-in?

Jenis profil (canai panas atau canai dingin), kualitas material, panjang saluran, detail penahan, ukuran baut T yang kompatibel, arah beban dan jarak tepi, kelas kekuatan beton, dan perlindungan korosi. Bersama-sama, parameter-parameter ini menentukan apakah saluran dapat dipasang dan ditambatkan dengan ketahanan yang diharapkan oleh desain.
